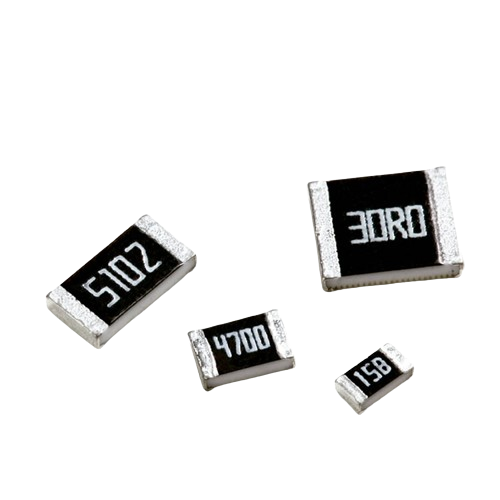

信維通信的晶片陶瓷電阻在性能上展現出顯著優勢，其技術特點與市場應用可歸納為以下核心要點：

一、核心性能參數：精度與穩定性雙突破

尺寸與封裝多樣性

信維晶片陶瓷電阻覆蓋01005至1206等主流封裝尺寸，滿足高密度電路設計需求。例如，其0075超微型貼片電阻(尺寸0.3×0.15mm)已實現量產，適用于可穿戴設備等微型化場景，而2512封裝型號(如SP2512FR082E3WPKH)則支持3W功率，滿足工業設備大電流采樣需求。

精度與溫度系數

高精度：部分型號精度達±1%，如2512封裝0.082Ω電阻，適用于精密電源管理。

低溫漂：溫度系數低至±50ppm/℃，寬溫范圍內阻值波動小，提升電流檢測穩定性。例如，其合金箔電流保護電阻系列溫漂為50ppm/℃，耐受150℃高溫，適用于鋰電池保護等嚴苛環境。

功率與可靠性

高功率密度：2512封裝支持3W功率，空間受限設計中表現優異。

抗硫化能力：2025年推出的高等級抗硫化電阻覆蓋0201至2512尺寸，105℃含硫油浴環境下抗硫等級達1750H，高于同行75%，填補高密度封裝場景技術空白，已通過小米、富士康等客戶驗證。

二、材料與工藝創新：性能提升的底層支撐

陶瓷基板優化

采用高純度氧化鋁(Al?O?)或氮化鋁(AlN)陶瓷基板，兼顧機械強度與電氣性能：

低介電損耗：高頻信號傳輸中信號損耗極小，適用于5G通信、衛星通信等領域。

高熱導率：AlN基板熱導率達170W/(m·K)，是Al?O?的7-10倍，有效提升散熱性能，延長電阻使用壽命。

低熱膨脹系數：與硅芯片熱膨脹系數匹配，降低溫度循環應力，提升可靠性。

端電極與保護層設計

多層電鍍工藝：端電極采用銅/鎳/錫多層電鍍，增強導電性與焊接可靠性。

環氧樹脂涂層：黑色環氧樹脂涂層(UL94 V0防火等級)耐高溫防潮，保護電阻本體免受環境侵蝕。

三、應用場景：覆蓋高端制造全鏈條

消費電子

智能手機/可穿戴設備：0075超微型電阻應用于高密度、低功耗場景，如TWS耳機電池管理系統。

LED驅動電源：低阻值(0.5mΩ–500mΩ)電阻實現高效電流采樣，減少能量損耗。

工業與汽車電子

工業設備：2512封裝電阻用于伺服驅動器、變頻器電機電流反饋，支持3W功率與±1%精度。

新能源汽車：車規級電阻通過AEC-Q200認證，低溫漂系數(TCR低至±10ppm/℃)滿足BMS系統需求。

通信與醫療

5G基站：高頻低損耗特性支持射頻模塊穩定運行。

醫療設備：高可靠性電阻用于精密儀器電流監控，確保數據準確性。
