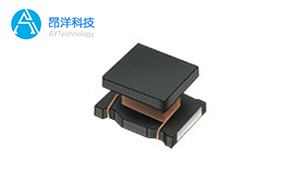

貼片共模電感作為電子元件中的重要一員，在電路設計和電磁兼容性方面扮演著至關重要的角色。它不僅繼承了貼片電感的小體積、輕重量、性能穩定等優點，還具備獨特的共模噪聲抑制能力。本文將詳細介紹貼片共模電感的命名規格、主要特征及其應用領域。

一、命名規格

貼片共模電感的命名規格通常遵循一定的行業規范，以便工程師能夠快速識別并理解產品的基本參數。以TDK品牌的某型號共模電感為例，其命名方式如下：DLW21SN371SQ2L。

1、DL：表示該元件為共模電感(Common Mode Inductor)的縮寫。

2、W：代表繞線型電感。

3、21：指示電感的尺寸大小為2.0×1.2mm，也稱為0805封裝。

4、S：代表電磁屏蔽單電路類型。

5、N：表示常規性能。

6、371：代表電感的共模阻抗值，單位為歐姆。

7、SQ2：無具體意義，用于區分不同型號。

8、L：表明電感的封裝方式為卷裝電感。

此外，風華高科(FH)的CMC系列貼片共模電感也有類似的命名規則，如CMC0805S-670T，其中“CMC”代表無鉛型共模電感，“0805”為封裝尺寸，“S”可能表示某種特定類型或標準，“670”為阻抗值，“T”可能代表某種測試或規格標識。

二、主要特征

1、雙組繞線：貼片共模電感與其他貼片電感的主要區別在于其擁有雙組繞線，這種結構使得它能夠更有效地分離差模信號和共模信號，從而抑制共模噪聲。

2、小體積、輕重量：采用貼片封裝，使得貼片共模電感體積小巧，重量輕盈，非常適合應用于空間受限的電路板中。

3、性能穩定：由于采用高品質的材料和先進的生產工藝，貼片共模電感具有穩定的電氣性能和可靠的工作壽命。

4、高適應性：能夠適應較寬的溫度范圍和不同的工作環境，滿足絕大多數電路的要求。

5、易于安裝：適合自動化生產，支持機器焊錫，避免了人工安裝可能帶來的漏焊、焊不牢等問題。

三、應用領域

貼片共模電感因其獨特的性能和廣泛的應用價值，在多個領域都得到了廣泛的應用：

1、通信領域：在濾波器和天線匹配電路中，貼片共模電感能夠有效提高信號傳輸?shù)馁|量和可靠性，減少電磁干擾。

2、電源管理：用于減小電源回路中的共模噪聲，提高電源的穩定性和效率。

3、數據傳輸設備：在數據傳輸過程中，貼片共模電感能夠抑制噪聲，確保數據的準確傳輸。

4、音頻設備：在音頻系統中，貼片共模電感有助于提升音質，減少雜音和干擾。

5、汽車領域：在汽車電子系統中，貼片共模電感能夠保障各電子元件的穩定運行，提高整車的電磁兼容性。

貼片共模電感作為現代電子元件中的重要組成部分，以其獨特的命名規格、優越的性能和廣泛的應用領域，在電路設計和電磁兼容性方面發揮著重要作用。隨著電子技術的不斷發展，貼片共模電感的應用前景將更加廣闊。
