風華貼片磁珠作為現代電子設備中不可或缺的元件，廣泛應用于PDA、ISDN、ADSL、MP3、CD/DVD、手機、電腦、電視機、數碼相機、攝像頭、收錄機、對講機、EL背光驅動、開關電源、遙控玩具、傳真機、激光打印機及電子鐘表等通訊和消費類電子領域。本文將詳細介紹風華貼片磁珠的結構及其作用。

結構

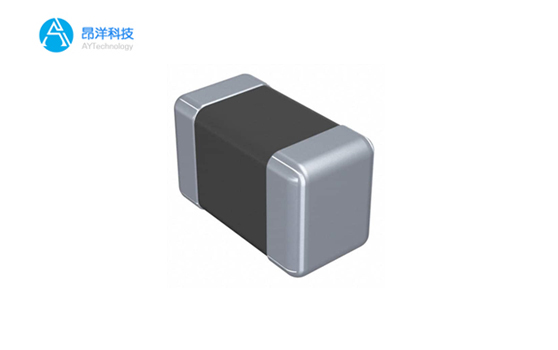

風華貼片磁珠主要由鐵氧體材料和導體線圈組成的疊層型獨石結構，屬于電感、線圈類元件。鐵氧體是一種立方晶格結構的亞鐵磁性材料，通常由鐵鎂合金或鐵鎳合金制成，其制造工藝和機械性能與陶瓷相似，顏色為灰黑色。這種材料在電磁干擾濾波器中是常用的一類磁芯，具有高頻損耗大、導磁率高的特點。

風華貼片磁珠兩端的電極由銀/鎳/焊錫三層構成，這種結構使得磁珠能夠滿足再流焊和波峰焊的要求，具有致密性好、可靠性高的特點。此外，風華貼片磁珠還分為CBM、CBW、CBG、CBU、CBE、CBF等系列，具有超低的直流電阻和超大額定電流，適用于通信設備、計算機、液晶電視等電氣設備的電源線或超大電流信號線的噪聲抑制。

作用

風華貼片磁珠在電子設備中的主要作用是消除存在于傳輸線結構(電路)中的RF噪聲。RF能量是疊加在直流傳輸電平上的交流正弦波成分，而直流成分是需要的有用信號。然而，射頻RF能量卻是無用的電磁干擾，它會沿著線路傳輸和輻射(EMI)。為了消除這些不需要的信號能量，風華貼片磁珠扮演高頻電阻的角色(衰減器)，允許直流信號通過，而濾除交流信號。

風華貼片磁珠具有很高的電阻率和磁導率，等效于電阻和電感串聯，但電阻值和電感值都隨頻率變化。與普通的電感相比，風華貼片磁珠具有更好的高頻濾波特性。在高頻時，磁珠呈現阻性，能在相當寬的頻率范圍內保持較高的阻抗，從而提高調頻濾波效果。

具體來說，風華貼片磁珠的作用機制如下：

高頻濾波：磁珠在高頻時呈現阻性，能夠?yàn)V除高頻噪聲，提高電路的穩定性。

噪聲抑制：磁珠能夠抑制電源線或信號線上的噪聲，減少電磁干擾，提高設備的性能。

EMC對策：在EMC設計中，風華貼片磁珠是常用的元件，能夠有效地減少電磁輻射和電磁干擾。

此外，風華貼片磁珠還可以根據具體需求進行串聯或并聯使用，以進一步增強其濾波和噪聲抑制效果。

風華貼片磁珠以其獨特的結構和優異的性能，在電子設備中發揮著重要的作用。通過消除RF噪聲、抑制電磁干擾和提高電路的穩定性，風華貼片磁珠為現代電子設備的正常運行提供了有力的保障。隨著電子技術的不斷發展，風華貼片磁珠的應用領域?qū)?huì)更加廣泛，其在電子設備中的重要性也將日益凸顯。
