貼片電容焊接流程，請看方法與步驟

作者：昂洋-柯正發表時間：2020-07-28 14:55:53瀏覽量：6034【小中大】

貼片電容被普遍使用于各類電子范疇中，雖然不是用量最多的電子元器件，但焊接的損壞率很高，緣由許多都是出現在貼片電解電容的焊接問題上

文本標簽：貼片電容焊接流程

　　貼片電容被普遍使用于各類電子范疇中，雖然不是用量最多的電子元器件，但焊接的損壞率很高，緣由許多都是出現在貼片電解電容的焊接問題上。那么一般貼片電容怎么焊接？需要哪些步驟，感興趣的小伙伴來了解下吧！
　　1、早期準備

　　先在焊盤上涂助焊劑，再用烙鐵處置一遍，避免焊盤鍍錫不良或被氧化，造成欠好焊接。如果使用熱風槍焊接，不是特別熟練，可以將溫度設置的高一點（400℃），長期焊接的熟練工可以將溫度設置在300℃即可。

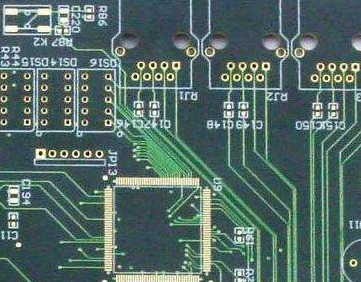

貼片電容焊接

　　2、預熱
　　將焊錫機接上電源,將電烙鐵預熱,準備錫膏調節好溫度以免焰鐵頭焊接敏感度下降,導致焊錫氧化。
　　3、辨認
　　貼片電阻、電容的焊接辦法大抵是一樣的，焊接點也很類似都是平鋪的兩個打仗點，但電容的打仗點中央有一條白線用以辨別電阻的焊接點。貼片電阻、電容的體積都很小，有的僅有兩三根頭發大而貼片電阻已。電阻普通都是玄色的,在背面商標有響應的數字代表其規格。

　　在電路板上也會有響應標識標出其地位。如在響應的電阻焊接點中央標有"R+數字"，對應焊接上便可。這電阻是不分正負無正極的而貼片電容且不一定。負極無正負極貼片電容普通為小正方形，其四周都可以貼片做焊接面。電容有正負極的電容絕對較大，電容只有一個焊接面，在背面上標有一條深色的直線的為正極，在電路板上標有"C+數字"的焊接點位電容的焊接點，有"+"號的一端有正負極其正極。

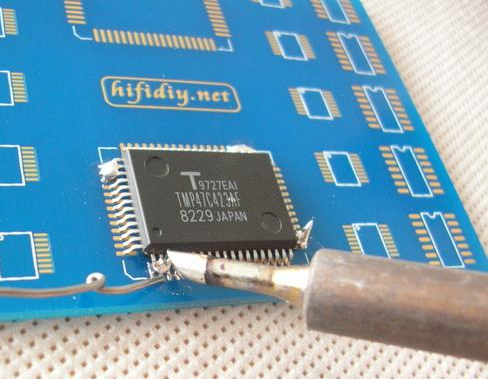

貼片電容焊接

　　4、定位
　　先用電烙鐵熔一點焊錫到個中一個焊接點，再用銀子夾取貼片電阻、電容安排焊接點上，再用電烙鐵融化剛點上去的焊錫，使電阻、電容的一端先焊接上，牢固電阻、電容。注重:電阻和電容要正放在兩個焊接點正中央，若誤差比較大，要用烙鐵再次融化焊錫，微調電阻、電容的地位使其正對中央便可。
　　5、焊接
　　先融一些焊錫到烙鐵頭尖端,再點去焊接點的別的一段便可。
　　6、潤色

　　在焊接好電阻、電容后，窺察其焊接點能否及格雅觀。若分歧雅觀，則應再焊,在點恰當松香，使焊錫外面圓潤。

貼片電容焊接
