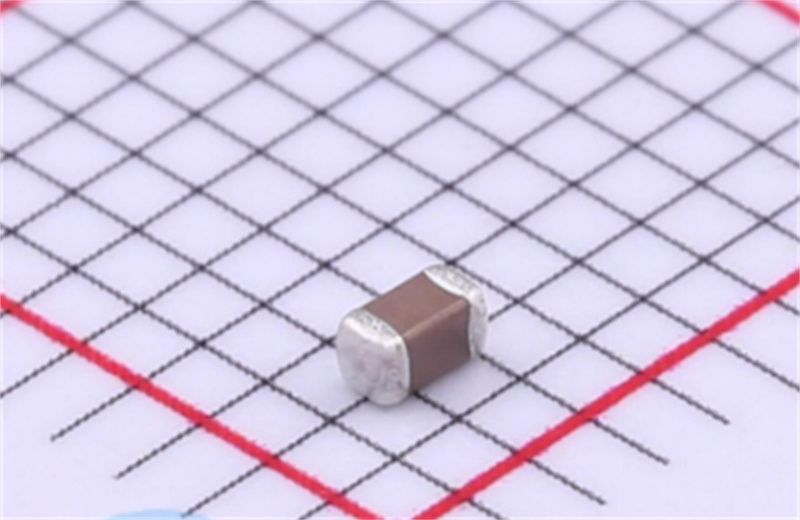

X7R多層陶瓷片式電容(MLCC)因其體積小、容量大、價格低廉等優點，成為電子電路中應用最廣泛的電容類型之一。我們將為您提供X7R MLCC的選用指南，幫助您在設計電路時做出更合適的選擇。

一、了解X7R MLCC的特性

溫度系數: X7R MLCC的溫度系數為±15%，即在-55℃到+125℃的工作溫度范圍內，其電容值變化不超過±15%。

介電材料: X7R MLCC采用鐵電材料作為介電質，因此具有較高的介電常數，能夠實現較大的電容值。

損耗角正切: X7R MLCC的損耗角正切(DF)相對較高，通常在2%~5%之間，這意味著其在高頻下的性能會有所下降。

老化特性: X7R MLCC的電容值會隨著時間的推移而逐漸減小，這種現象稱為老化。老化速率與溫度、電壓等因素有關。

二、X7R MLCC的選用步驟

確定電容值: 根據電路設計需求確定所需的電容值。X7R MLCC的電容值范圍廣泛，從幾皮法(pF)到幾微法(μF)不等。

選擇合適的額定電壓: 額定電壓應至少為電路工作電壓的1.5倍，以確保電容的可靠性和安全性。

考慮尺寸和封裝: X7R MLCC有多種尺寸和封裝形式可供選擇，例如0402、0603、0805等。選擇時需要考慮PCB板的布局和空間限制。

評估溫度特性: X7R MLCC的溫度系數為±15%，如果電路對溫度穩定性要求較高，則需要考慮選擇其他溫度系數更小的電容類型，例如C0G或NP0.

關注損耗角正切: 如果電路工作頻率較高，則需要選擇損耗角正切較小的X7R MLCC，以減少能量損耗和發熱。

考慮老化特性: 對于需要長期穩定工作的電路，需要考慮X7R MLCC的老化特性，并選擇老化速率較慢的產品。

三、X7R MLCC的應用場景

X7R MLCC廣泛應用于各種電子設備中，例如：

電源去耦: X7R MLCC常用于電源電路中，用于濾除高頻噪聲和穩定電壓。

信號耦合: X7R MLCC可以用于信號耦合電路中，用于隔離直流信號并傳遞交流信號。

濾波: X7R MLCC可以用于各種濾波電路中，例如低通濾波器、高通濾波器和帶通濾波器。

定時: X7R MLCC可以用于定時電路中，例如RC振蕩器和延時電路。

四、選用X7R MLCC的注意事項

避免過電壓: 過電壓會導致X7R MLCC擊穿損壞，因此需要確保電路工作電壓不超過電容的額定電壓。

注意焊接溫度: 過高的焊接溫度會損壞X7R MLCC，因此需要控制焊接溫度和時間。

避免機械應力: 機械應力會導致X7R MLCC開裂或損壞，因此在安裝和使用過程中需要避免施加過大的機械應力。

X7R MLCC是一種性能優異、應用廣泛的電容類型。通過了解其特性、選用步驟、應用場景和注意事項，您可以更好地選擇和使用X7R MLCC，從而提高電路的性能和可靠性。
