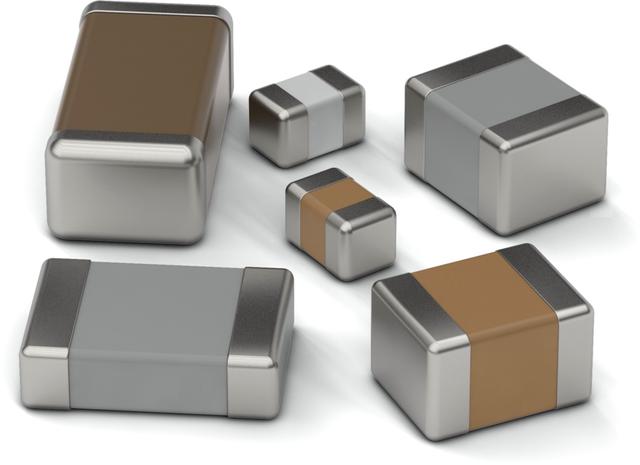

在高頻電路中，貼片電容的等效串聯電阻(ESR)值對電路性能有著重要影響。以下將介紹如何判斷貼片電容的ESR值是否適合高頻應用。

一、ESR值對高頻電路的影響

功耗: ESR會導致電容在充放電過程中產生熱量，增加電路功耗。

濾波效果: ESR會影響電容的濾波效果，ESR越大，濾波效果越差。

穩定性: ESR會影響電容的穩定性，ESR越大，電容的穩定性越差。

二、判斷ESR值是否適合高頻應用的方法

1、查閱規格書:

貼片電容的規格書中通常會提供ESR值隨頻率變化的曲線圖。

通過曲線圖可以判斷電容在目標工作頻率下的ESR值是否滿足要求。

2、使用LCR表測量:

LCR表可以測量電容在不同頻率下的ESR值。

通過測量結果可以判斷電容在目標工作頻率下的ESR值是否滿足要求。

3、參考經驗值:

對于一般的高頻電路，ESR值應小于1Ω。

對于要求較高的高頻電路，ESR值應小于0.1Ω。

三、降低ESR值的方法

1、選擇合適的電容類型:

低ESR電容: 選擇專門設計的低ESR電容，可以有效降低ESR值。

高頻電容: 高頻電容通常具有較低的ESR值，適用于高頻電路。

2、優化電路設計:

并聯電容: 將多個電容并聯可以降低整體ESR值。

縮短引線長度: 縮短電容的引線長度可以減少引線電阻，從而降低ESR值。

降低工作溫度: 降低電路的工作溫度可以減小ESR值。

3、選擇優質供應商:

選擇知名品牌: 知名品牌通常具有更嚴格的質量控制，能夠提供更穩定的ESR值。

查閱規格書: 仔細查閱電容的規格書，了解其ESR值范圍和測試條件。

判斷貼片電容的ESR值是否適合高頻應用，可以通過查閱規格書、使用LCR表測量和參考經驗值等方法。通過選擇合適的電容類型、優化電路設計和選擇優質供應商，可以有效降低ESR值，提高高頻電路的性能和可靠性。
